Rectifieuse à table rotative automatisée
Rectifieuse T.R. 450Modèle T.R. 450
Cette rectifieuse à table rotative automatisée est fournie complète de:
- Porte-segments et segments
- Colonne à chromage épais
- Appareil à dresser semi-automatique
- Système à liquide de refroidissement
- Descente automatique du moteur meule
- Variateur de vitesse table
- Livret d’instructions
- Clés de service
Cette rectifieuse à table rotative automatisée est équipée en série de tous les accessoires permettant d’obtenir des surfaces très lisses avec une précision maximale. Un moteur à deux vitesses avec réducteur et variateur de vitesse vérifie la rotation de la table en lui donnant des vitesses variables comprises entre 2 et 17 tours par minute.
Cette grande possibilité de choix permet de programmer des vitesses spécifiques en fonction de la dureté du matériau. L’avancement rapide de 1 mm par tour de la tête porte-meule s’effectue par une manivelle graduée. A l’aide d’un pommeau à cliquet il est possible de régler l’avancement micrométrique automatique qui peut être de 0,01 - 0,02 - 0,03 - 0,04 mm par impulsion.
L’avancement s’arrête automatiquement à zéro quand il est programmé à 0,01 mm par impulsion.
La descente automatique est synchronisée aux tours de la table.
Cette rectifieuse à table rotative automatisée est adaptée pour la rectification de surfaces avec un diamètre maximal de 460 mm et de surfaces de couronnes circulaires avec un diamètre maximal de 500 mm. Il est possible de rétablir l’alignement parfait de la rectifieuse, en agissant sur les grains de réglage, ce qui permet d’obtenir des résultats de haute qualité dans le temps.
Cette rectifieuse à axe vertical est pourvue de:
- BANC EN FONTE pour maintenir la stabilité géométrique de la rectifieuse dans le temps.
- COLONNE EN FONTE A CHROMAGE EPAIS, protégée par des soufflets, supportée par quatre roulements de précision réglables et largement dimensionnée pour ce type de rectifieuse à table rotative automatisée.
- MOTEUR triphasé refroidi par air au moyen d’une double enveloppe pour éviter la surchauffe du moteur de la rectifieuse pendant les usinages continus et pour maintenir la température de l’arbre moteur et des roulements constante dans le temps.
- ARBRE trempé, rectifié et équilibré dynamiquement, soutenu par des roulements à billes de précision largement dimensionnés pour ce type de rectifieuse à table rotative automatisée. Ils se règlent automatiquement au moyen de ressorts pour la précharge du jeu afin d’absorber les dilatations thermiques.
- VIS DE TRANSLATION VERTICALE supportée par des roulements à billes opposés et réglables, avec un mouvement tel que dans ce modèle de rectifieuse à table rotative automatisée le champ de travail de la meule soit maintenu exempt d’obstacles pour éviter des dépȏts de poussière.
- SOUFFLETS en métal pour une meilleure protection de la vis de translation verticale de la rectifieuse.
- ECROUS opposés en bronze, pour la récupération de l’éventuelle usure de la vis de translation verticale de la rectifieuse à table rotative automatisée dans le temps.
- GRAINS DE REGLAGE placés à la base de la colonne, sur le support colonne et sur le moteur meule pour remettre en axe la rectifieuse et obtenir des surfaces parallèles au cours du temps..

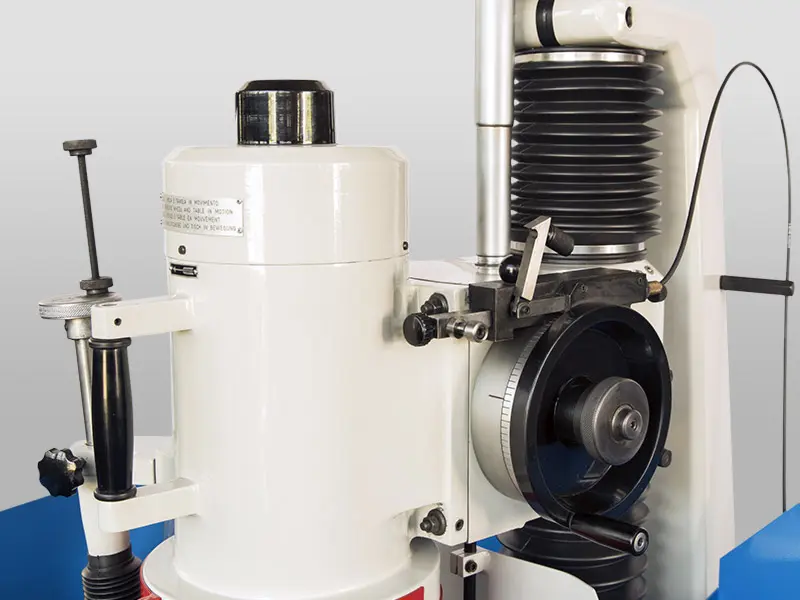

- MANIVELLE de la rectifieuse supportée par trois roulements et embrayée sur la vis par une couple d’engrenages hélicoidaux. Elle est dotée de tambour gradué, supporté par un palier de poussée pour programmer la descente automatique du moteur meule.

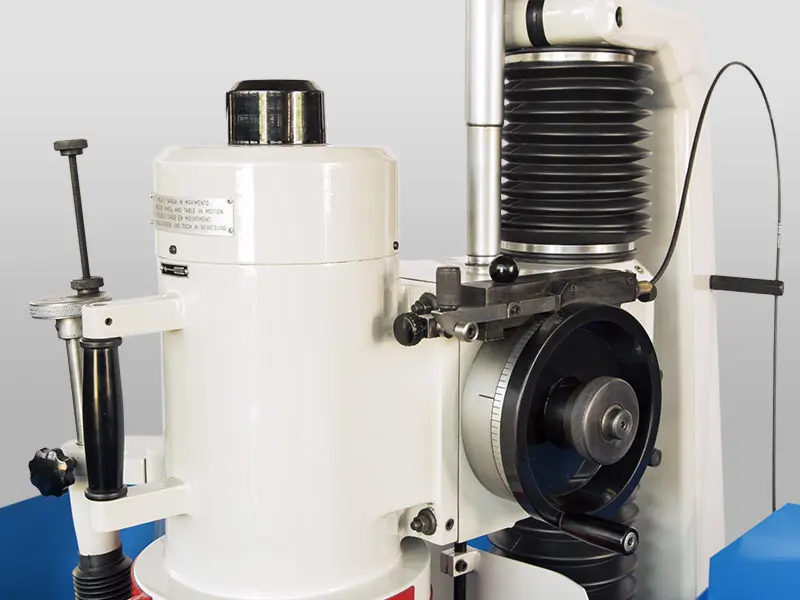

- POIGNEE A CLIQUET pour l’avancement micrométrique automatique programmable de 0,01 – 0,02 – 0,03 – 0,04 mm par impulsion, avec arrêt à zéro si l’enlèvement est programmé à 0,01 mm par impulsion.

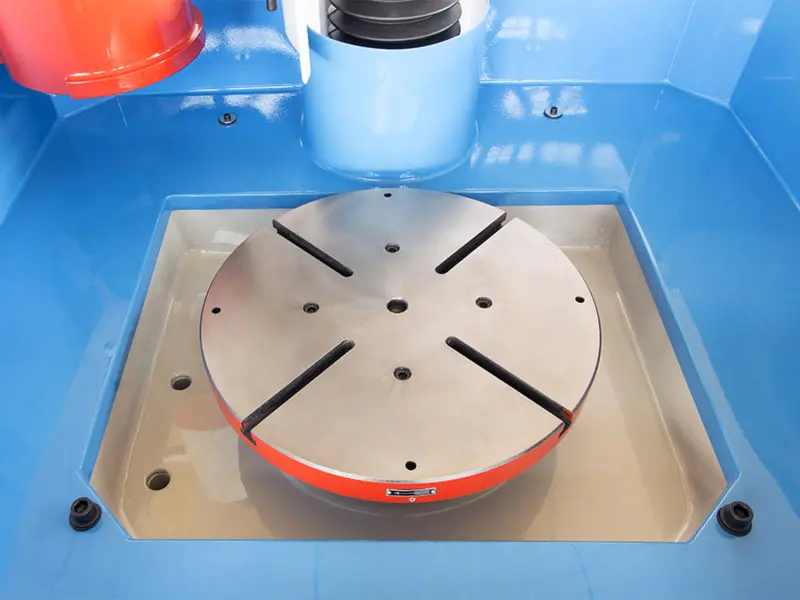

- RAINURES pour permettre l’utilisation maximale en hauteur du champ de travail de la meule de la rectifieuse et pour brider des pièces non magnétiques et des accessoires tels que: plateau magnétique et autocentreur.
- COMMANDES basse tension, protection, voyant et toutes les conditions pour se conformer aux normes de sécurité et de conformité prévues pour ce type de rectifieuse à table rotative automatisée.
- POIGNEES, FORMES ET DIMENSIONS de la rectifieuse à table rotative automatisée conçues pour répondre aux recommandations ergonomiques pour le travail en vigueur.
Rectifieuse pour surfaces planes à table rotative automatisée T.R. 450
Machine à rectifier à table rotative automatisée T.R. 450
| Max. surface rectifiable | mm ø 460 |
| Surface de base utile | mm ø 450 |
| Distance entre meule et base (sans plateau magnétique) | mm 300 |
| Colonne en fonte | mm ø 115 |
| Soufflets de protection pour vis/colonne | métal/caoutchouc |
| Colonne en fonte à chromage épais | inclus |
| Avancement rapide par tour de manivelle | mm 1 |
| Avancement micrométrique | mm 0.01 ÷ 0.04 |
| Avancement automatique synchronisé avec tours de table | inclus |
| Appareil à dresser semi-automatique | inclus |
| Vitesse du moteur meule | tours/min 2800 |

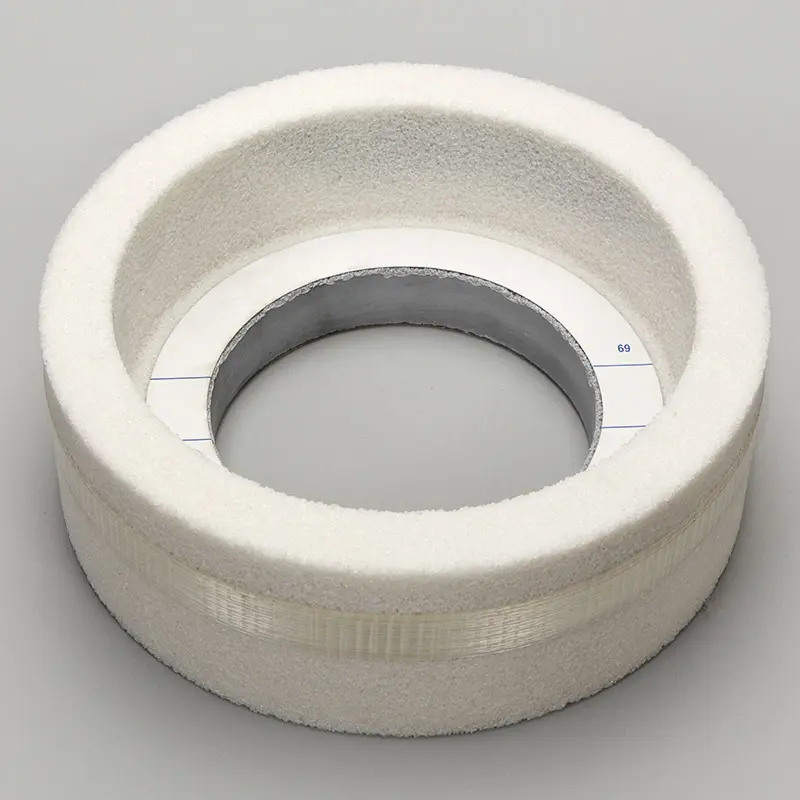

| Meule boisseau (grain 24) | en option, mm ø 230x80x127 |
| Meule diamantée | en option, mm ø 225x50x127 |
| Meule CBN | en option, mm ø 225x50x127 |
| Meule diamantée pour rectifier ciment | en option, mm ø 230x50x127 |

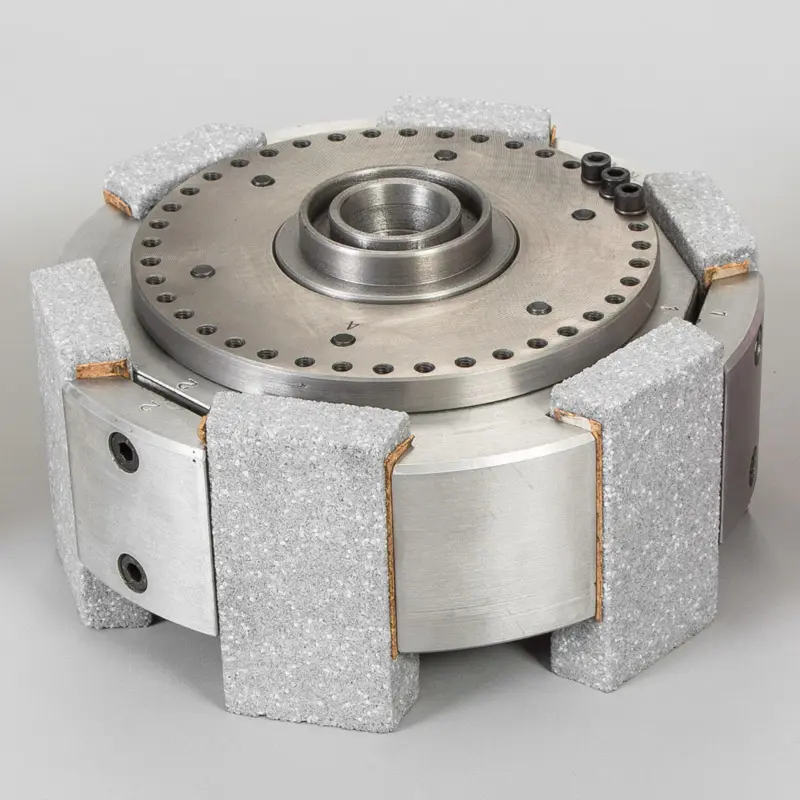

| Porte-segments abrasif (grain 24) | inclus, mm ø 230 |
| Segments | inclus, mm 60x55x22x110 |
| Oscillation de la table | - |
| Tours table au moyen de poulies | - |
| Tours table avec réducteur et variateur de vitesse | tours/min 2 ÷ 17 |
| Puissance du moteur meule | kW 3,6 - (HP)(5,5) |
| Puissance du moteur pour table tournante | kW 0.37 - (HP) (0.55) |
| Puissance pompe électrique | kW 0.06 |

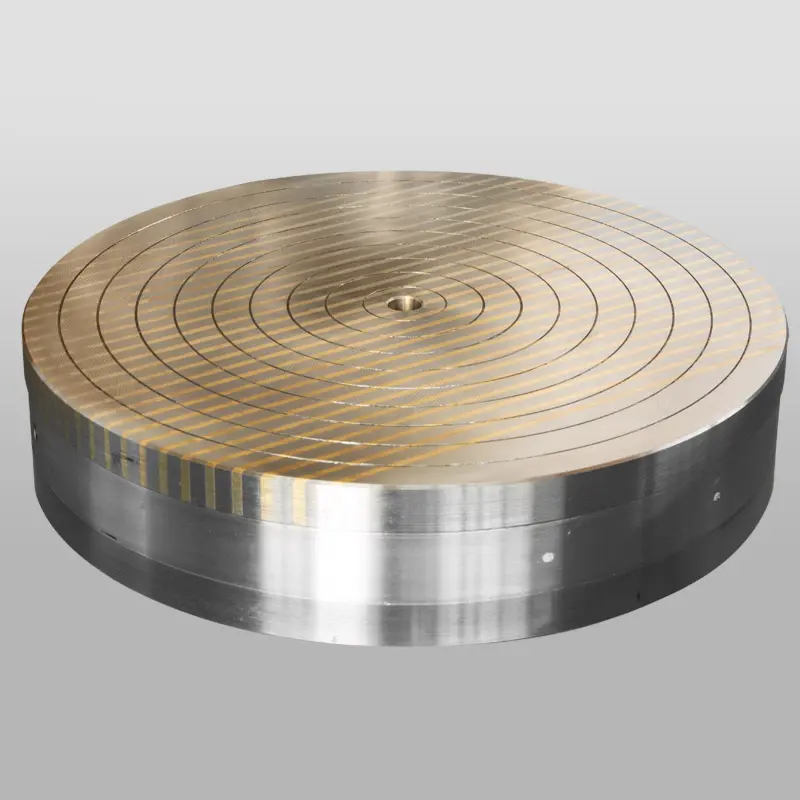

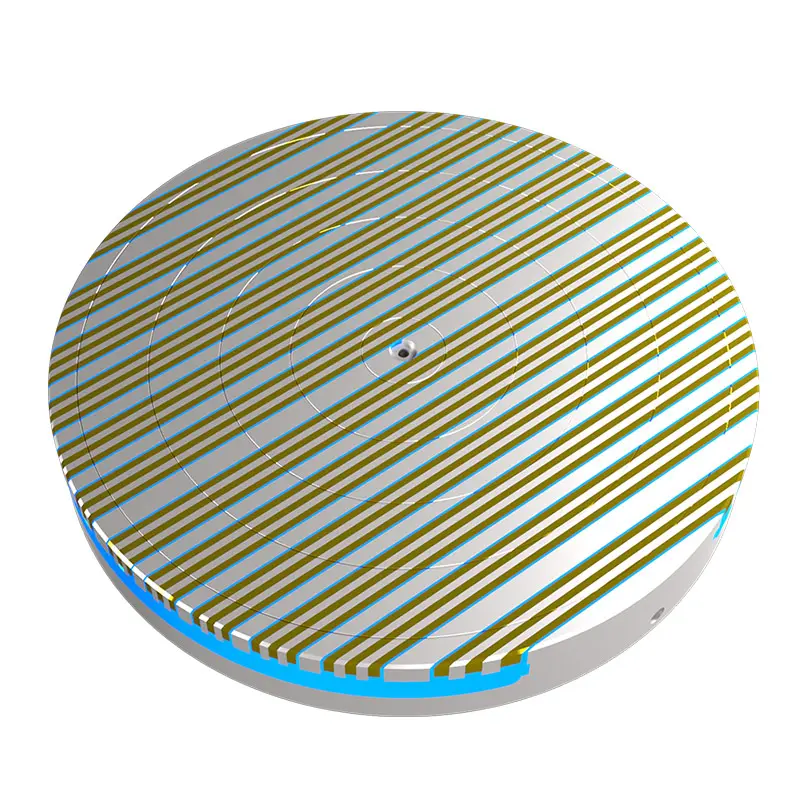

| Plateau magnétique | en option, mm ø 450 |
| Largeur x profondeur machine | mm 1120x1200 |
| Max./min. hauteur machine | mm 2150/2070 |
| Poids net | kg 750 |
